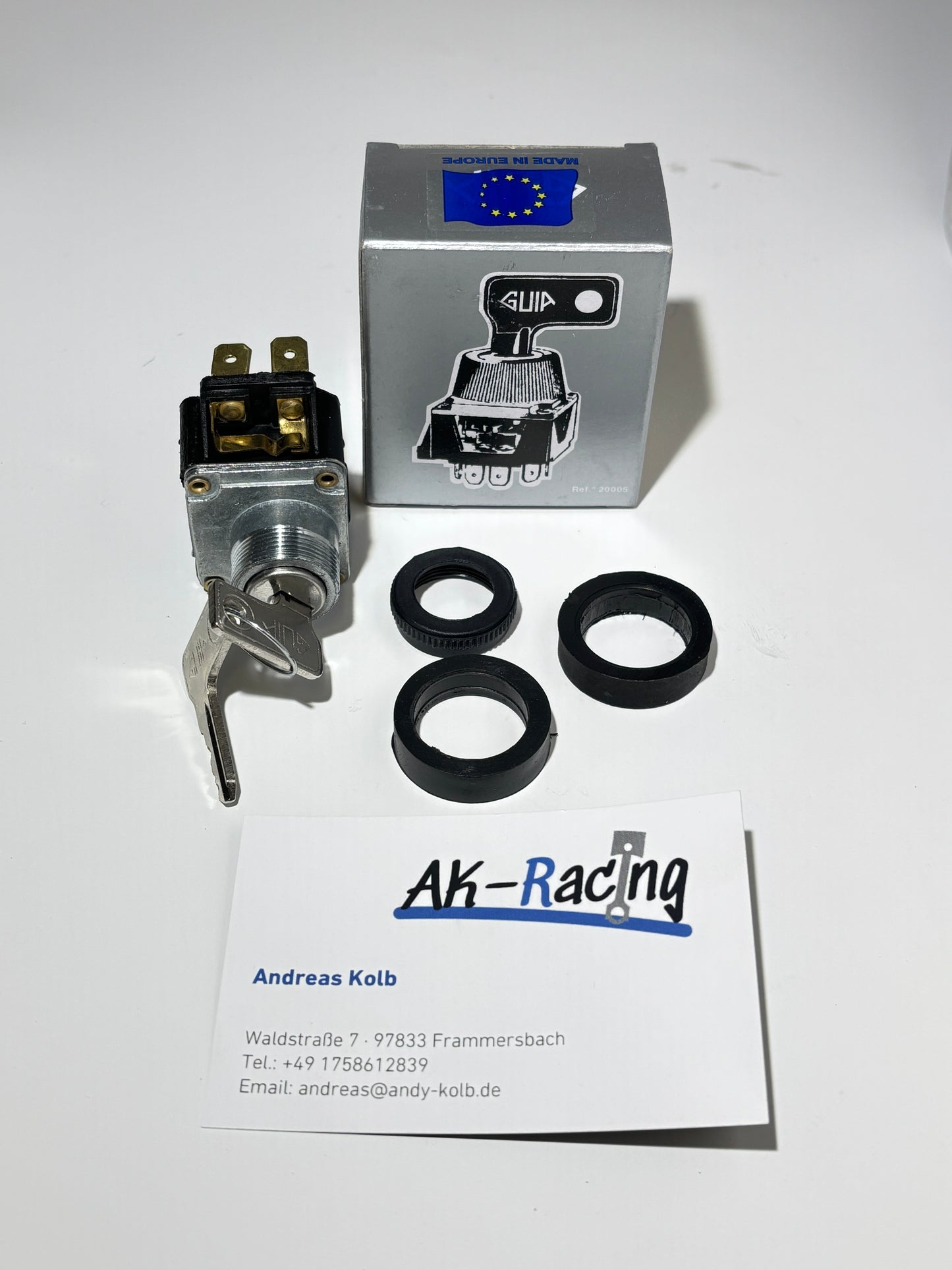

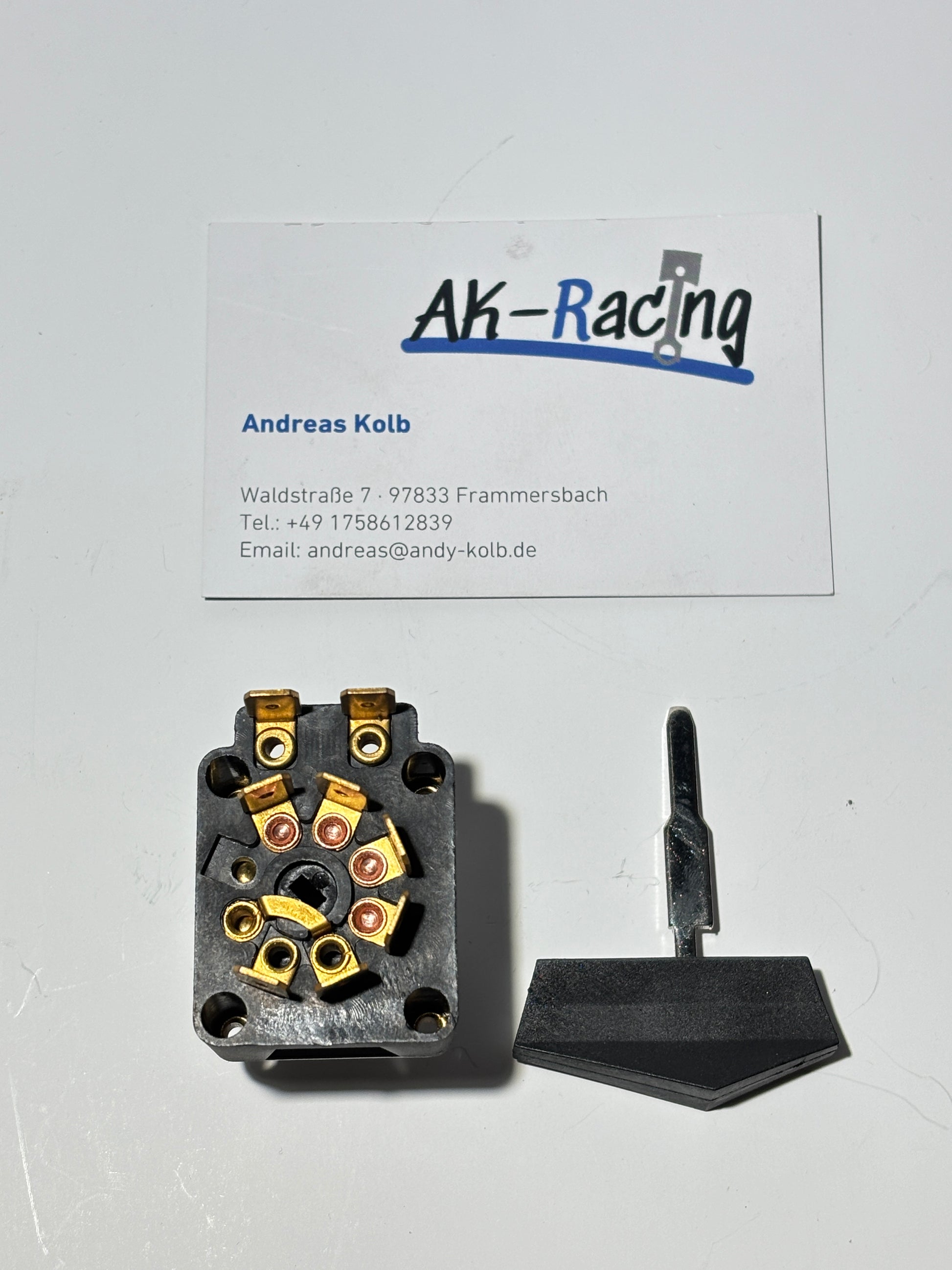

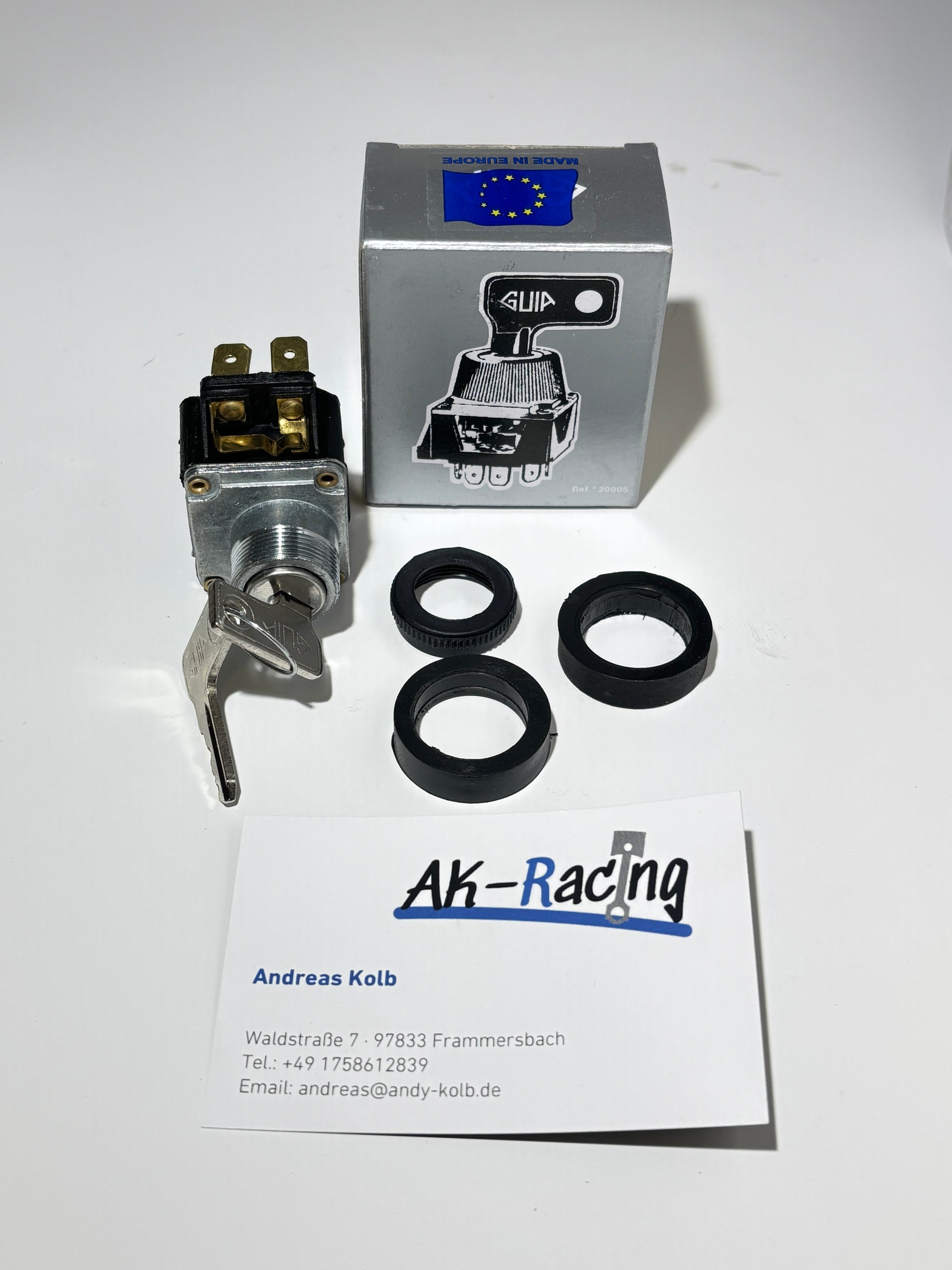

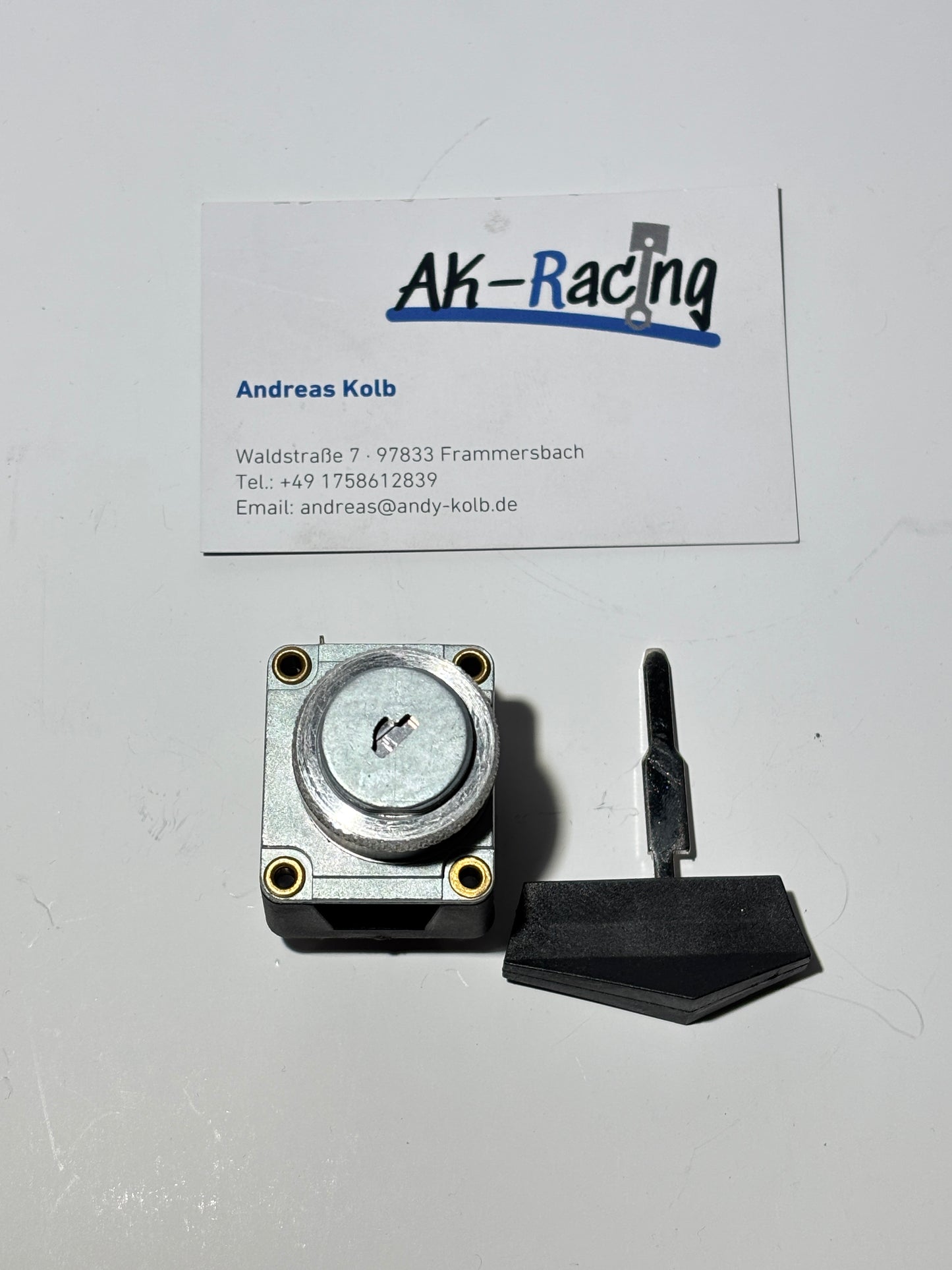

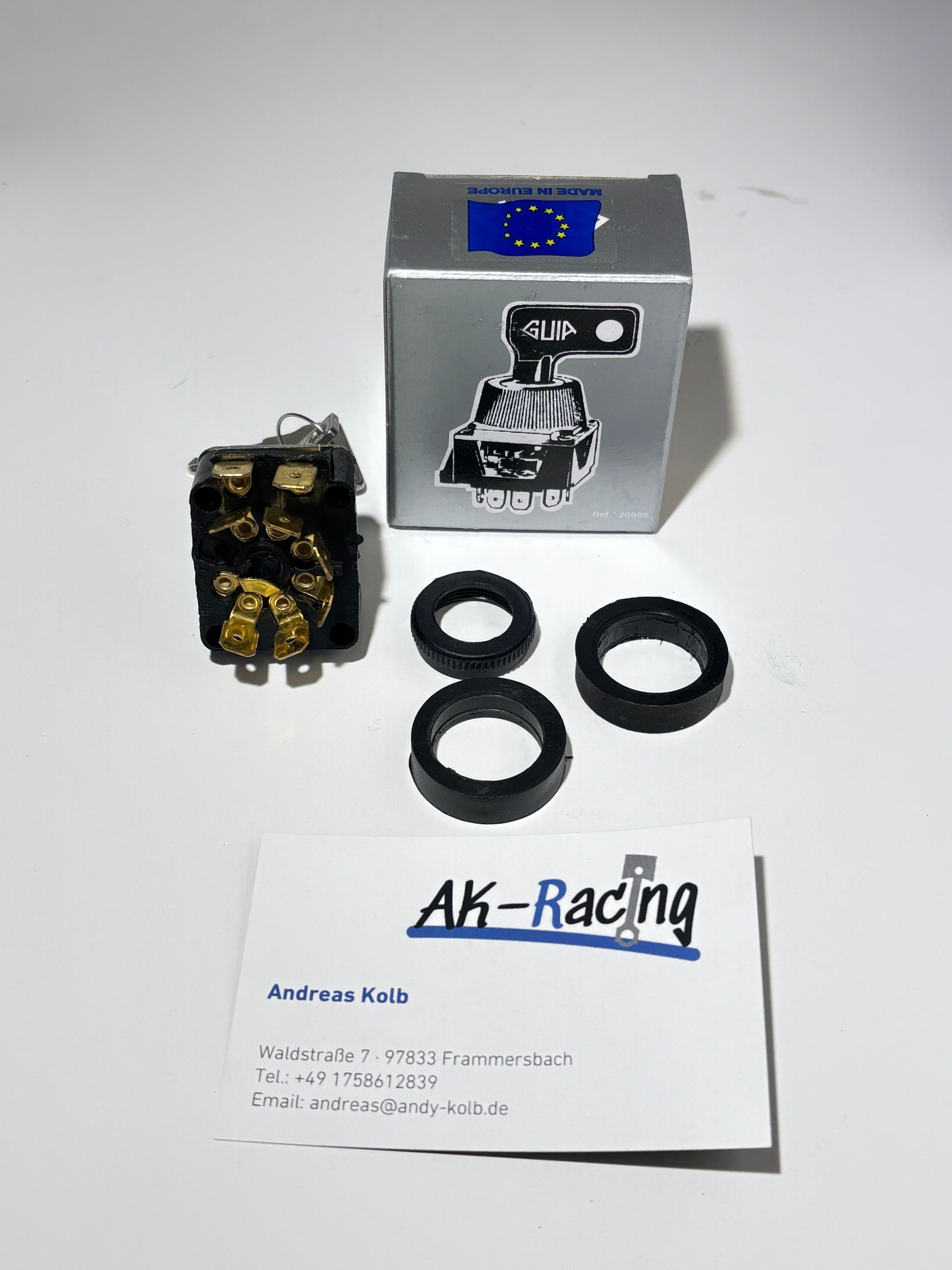

Zündschloss Mofa, Moped, Mokick, Hercules, Sachs, Kreidler, Zündapp

Zündschloss mit 3 Stellungen und 2 Schlüsseln.

Einbaudurchmesser: 20mm

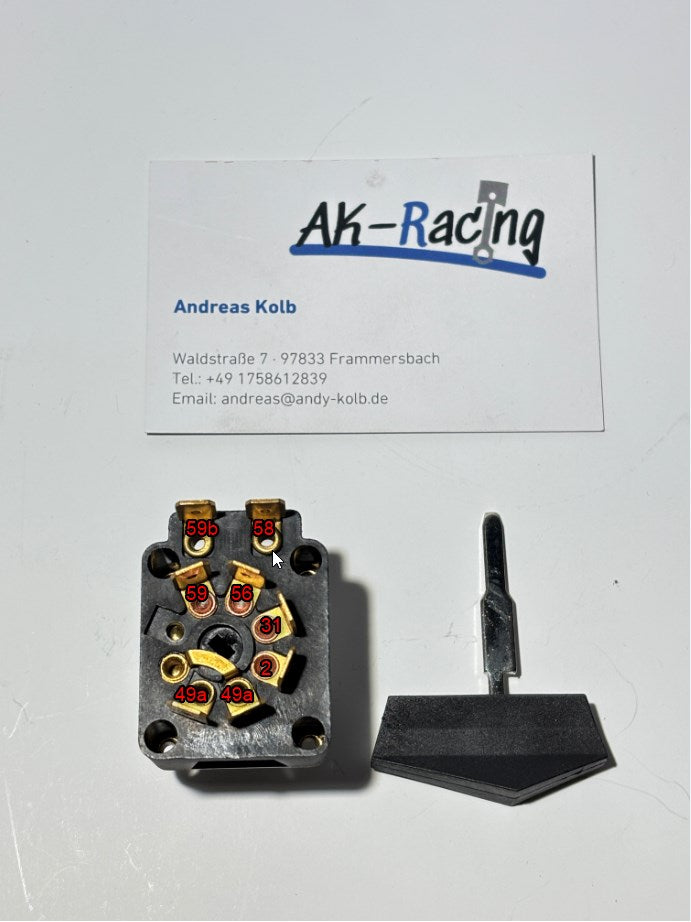

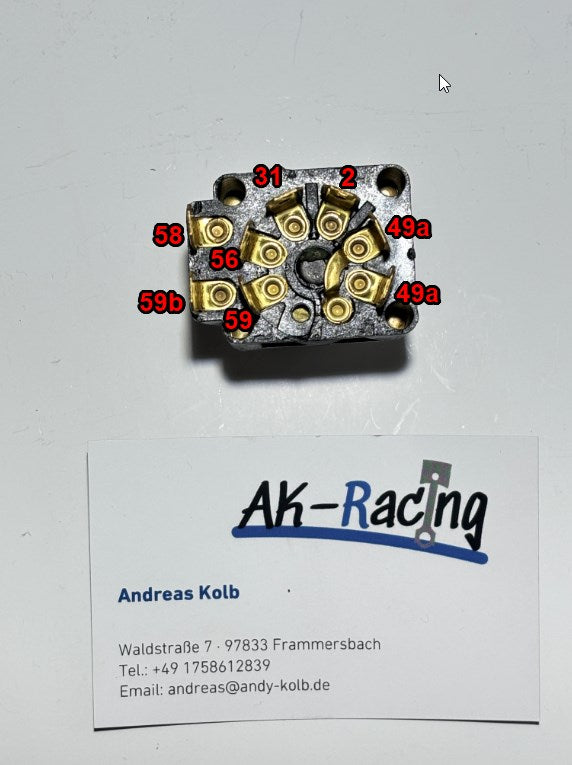

Schaltschema GUIA

Parkstellung: 2-31 verbunden

Stellung 1 (ohne Licht): 56-31 + 49a-49a + 59b-58 verbunden

Stellung 2 (mit Licht): 56-59 + 49a-49a + 58-59b verbunden

Schaltschema Modell MERIT

Parkstellung: 2-31 verbunden

Stellung 1 (ohne Licht):

Stellung 2 (mit Licht):
